Kurze_Kabelübersicht

Bemerkungen zur Arcnet-Verkabelung:

Kabel in beiden Fällen (Twisted Pair und Coax Kabel) empfehlen wir eine minimale Länge von 2m zwischen je 2 Punkten. Coax Abschlußwiderstand muß 1/2 Watt, 93 Ohm (5%)-Widerstand sein. Kabel: RG62 oder RG62a/u Unbenutzte Kabelenden müssen terminiert werden. Twisted Pair Abschlußwiderstand muß 1/2 Watt 100 Ohm (5%)-Widerstand sein. Kabel: BELDEN Kabel Nr: 1227A 24 AWG 2PR oder 1228A 24 AWG 3PR oder äquivalentes Kabel. Unbenutzte Kabelenden müssen terminiert werden.

Anforderungen an ein TWISTED PAIR Kabel:

Das Kabel muß 100 Ohm Impedanz haben. Es muß mindestens 6x pro Meter verdrillt sein. Gleichstromwiderstand darf auf 330 m nicht größer als 28.6 Ohm sein. Maximale Abschwächung darf auf 330 m nicht größer als 16 db bei 5 Mhz sein (16 db = 1/40 der Ausgangsleistung). Der RJ11-Stecker benutzt ein Kabelpaar in einer gerade durchgehenden Verbindung durch die beiden zentralen Kontakte 3 und 4.

Bemerkungen zu einer Verkabelung mit Telefonkabeln:

Dieses Kabel hat eine mittlere Frequenz von ca. 10 kHz. Die Impedanz dieses Kabels beträgt ca. 30-45 Ohm. Dieses Kabel ist nicht verdrillt. Die mittleren Kontakte sind VERDREHT (!).

Somit ist dieses Kabel nicht geeignet für Arcnet Netze, denn es erfüllt keine der Anforderungen an ein Twisted Pair Kabel.

Bemerkungen von tom@black.pumuckl.cube.net (Thomas Brandl): Wenn man nur eine sehr kurze Strecke zwischen 2 Rechnern überbrücken will, dann kann man auch ein Telefonkabel nehmen, bei dem man die Kreuzung wieder rückgängig macht (Stecker abschneiden, abisolieren, neuen Stecker andersherum wieder draufsetzen und Kontakte festdrücken (Stecker ist selbstschneidend). Ein solches Kabel funktioniert bei mir mit 2 Arcnetkarten gut.

Begründung:
Das Verdrillen hilft i.a. gegen Störeinflüsse 3m Kabellänge sind aber nicht viel. Die Karten können wohl bis zu 28 Ohm als Lastwiderstand verkraften, das sollte mit 3 Metern kaum zu überbieten sein. 16 db = 10^1.6 =(ca.)= 1/40 der Leistung, ab der die Karten Signale nicht mehr unterscheiden können. Solch eine Abschwächung ist auf 3 Metern noch nicht festzustellen.

Ethernet

Die Geschichte des Ethernet

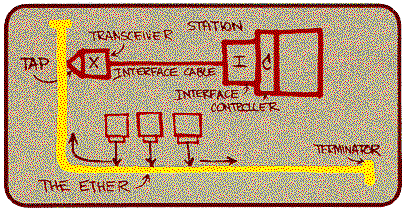

"Das Diagram wurde 1976 von Dr. Robert M. Metcalfe gezeichnet um der National Computer Conference das Ethernet zu präsentieren."
Nur zur Erinnerung: 1976 hat INTEL gerade den 8080 entwickelt, welcher mit der ungeheimlichen Geschwindigkeit von 4.77 MHz lief !!!

Die Übertragung wird nach IEEE 802.3 abgewickelt (CSMA/CD). Die sieht ungefähr vor:

• #Carrier Sense:# jede Station im Netz überprüft, ob das Netz frei ist, bevor sie sendet.
• #Multiple Access:# ist das Netz frei, kann jeder zugreifen. Alle sind gleichberechtigt.
• #Collision Detection:# Beginnen bei freiem Netz mehrere gleichzeitig zu senden, nennt man das Kollision. Diese wird erkannt, alle Beteiligten stoppen und beginnen nach zufälligen Wartezeiten neu.


Es gibt zwei Kabelarten:

• Standard-Ethernet (Thick-Ethernet): Es wird ca. 1 cm dickes spezielles Ethernetkabel benutzt. Ein Segment darf max. 500 m lang sein, darin max. 100 Stationen, insgesamt max. 5 Segmente. Angeschlossen werden Transceiver, die dann mit Transceiverkabel an die 15pol. Buchsen der Karten/Repeater angeschlossen werden. Das Transceiver-Kabel darf 50 m (dick) oder 16 m (dünn) lang sein. Die Transceiver müssen mind. 2,5 m Abstand voneinander haben. Die Enden eines Thick-Ethernet-Segments sind mit Terminatoren zu versehen und einer davon ist zu erden.
• Cheapernet (Thin-Ethernet): Es wird normales Coax-Kabel RG58/U benutzt. Als Stecker werden BNC-Stecker eingesetzt. Ein Segment darf max. 180 m lang sein, darin max. 30 Stationen, insgesamt max. 5 Segmente. Auf die Karten kommen T-Stücke, die dann mit den Kabeln verbunden werden. Das erste und das letzte T-Stück bekommt einen Terminator-Stecker. Das T-Stück muß direkt auf die Karte. Es gibt auch Anschlußkabel mit doppelter Leitung und in einem Stecker integriertem T-Stück (EAD-System). Diese zählen in der Länge doppelt. Soll ein Rechner vom Netz genommen werden, ist das T-Stück von der Karte zu trennen. Beim EAD-System kann auch der Stecker aus der Wand gezogen werden, die Dose stellt die Verbindung dann intern her. Die Kabel zwischen den Stationen müssen mind. 0,5 m lang sein. Es gibt auch Karten, die auf Arcnetkabel (RG62) arbeiten können, in einem Segment darf dann RG62 und RG58 aber nicht gemischt werden.


#RG58 Kabelübersicht#
RG-58 /U massiver Innenleiter aus Kupfer
RG-58 A/U litzenförmiger Innenleiter
RG-58 C/U millitärische Spezifikation von RG-58 A/U
