Symmetrische Kabel Aderbelegung
Kategorie 3 oder 5 Kabel sollte wie folgt konfektioniert werden:
1 White/Orange Transmit -
2 Orange/White Transmit +
3 White/Green Receive -
4 Blue/White
5 White/Blue
6 Green/White Receive +
7 White/Brown
8 Brown/White PIN Kabel Signal
wobei Pin1 der linke ist, wenn man den RJ45 Anschluß mit den Pins nach oben, anschaut. 4,5,7,8 werden im 10MBit Netzwerk nicht gebraucht. Um ein Kabel herzustellen, welches zwei gleiche Geräte miteinander verbindet, sollte man ein Cross-over Kabel erstellen:
Adernpaar-und Farbzuordnung bei TP
Adernpaar | RJ54 Kontakt | EIA/TIA Version1 | EIA/TIA Version 2 |
1 | 4-5 | weiß/blau blau | grün rot |
2 | 3-6 | weiß/orange orange | schwarz gelb |
3 | 1-2 | weiß/grün grün | blau orange |
4 | 7-8 | weiß/braun braun | braun schiefer |
Adernpaar | RJ54 Kontakt | DIN47100 | ICE 189-2 |
1 | 4-5 | weis braun | weiß blau |
2 | 3-6 | grün gelb | weiß orang |
3 | 1-2 | grau rosa | weiß grün |
4 | 7-8 | blau rot | weiß braun |
Für Distanzen über 10ft (ca 3m), sind die "Paare" wichtig gegen Datenverlust [weniger Fehler durch Elektromagnetische Felder].
Wo ist Pin#1:

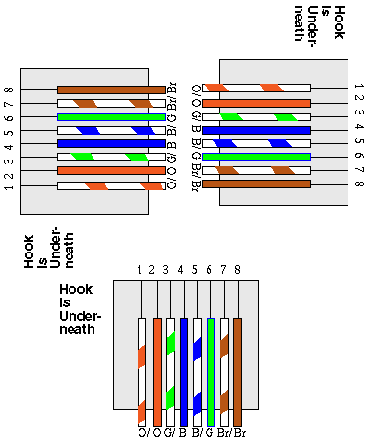

#Der RJ-45 Stecker#
Auf diesem Bild ist Pin 1 der 1. von rechts.
Den Stecker nun so drehen, daß man von vorn daraufblickt die Kontaktleiste unten
und die Nase oben ist, Pin1 ist nun der 1. von links.
PIN1=TD+ , PIN2=TD- ,
PIN3=RD+ , PIN6=RD-
