Hub:

Flapsig gesagt eine "Steckdosenleiste" die nur das was auf einem Port rein kommt auf allen anderen Port wieder raus schickt .Die kleinen Hubs fangen mit 4 Ports an (ca. 70 bis 90.- DM), für 8 Ports ca. 120 bis 300 DM. Die Preisunterschiede kommen durch verschiedene Ausstattung und Verarbeitung der Hubs zustande. Billige Hubs z.B. haben dann 8 Ports für 10BASE-T und einen 10BASE2 Port, die Spannungsversorgung wird über einen kleinen ext. Transformator mit Gleichrichter erledigt. Ein Hub, der etwas mehr kostet z.B. NETGEAR EN308 hat 8 PORTS 10BASE-T, einen Port der wahlweise an 10BASE5 oder 10BASE2 angeschlossen werden kann, wird direkt an 230V angeschlossen und bezieht seine Versorgungsspannung aus einem eigenen im Hub integrierten Schaltnetzteil . Preilich liegen 8Ports bei 120.- bis 300.-DM.

Der Vorteil ist das sich Störungen in der Verkabelung nur auf den an diesem Stang angeschlossen Geräten bemerkbar machen .

Fast Ethernet :
Hubs für 100 Mbit:

Hier gilt dasselbe, Preise können für einen Hub je nach Hersteller recht unterschiedlich sein, sie bewegen sich bei 8 Ports in dem Bereich von 800 bis 1000.- DM. An diesen Hubs können keine 10 MBit Karten betrieben werden !

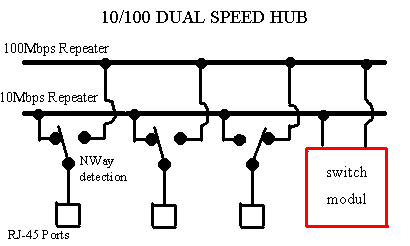

Dual Speed Hub
Ein Dual-Speed Hub kann mit 10 oder 100 MBit betrieben werden der Hub verfügt intern über eine Bridge, die das 10/100 MBit Segment koppelt. Dese Hubs benötigen bereits eine gewisse Intelligenz und bewegen sich schnell im Bereich von 1500 bis 2000 DM für eine 8 Port Version. Es ist jedoch nicht gesagt, daß an einem billigen Dual-Speed-Hub 10 und 100 MBit gleichzeitig betrieben werden können !

2 Dualspeed Hubs ( Preise aus 3/99)

dfe904

• kaum größer als eine Zigarettenschachtel
• hat 4 Ports die mit 10 oder 100MBIT betrieben werden können
• externes Netzteil
• ca. 300,-DM
  Achtung 10 und 100 MBIT gleichzeitig geht nicht , er verfügt über einen Manuellen 10/100 Umschalter der alle 4 Ports gleichzeitig schaltet.




dfe908x

• hat 8 Ports die mit 10/100 betrieben werden können , die 10 und die 100MBIT Ports werden dabei intern über ein Switchmodul verbunden .
• automatische Erkennung von 10 oder 100 MBIT .
• einen 10/100 Uplinkport
• internes Netzteil
• Stapelbar (max 5 Hubs)
• 1 internes Switchmodul
• ca. 600,-DM


Erweiterung eines HUB am Beispiel des def908x

• Der def908x kann zu einem Stack ausgebaut werden (max 5 Module) dazu hat der HUB auf der Rückseite 2 Buchsen (Daisy-Chain Ports) mit #in# und #out# . Die Teile sehen aus wie SCSI II Buchsen mit dem Verbindungskabel das dem HUB beiliegt wird nun jeweils #out# Port mit dem #in# Port des darüber liegen den HUB verbunden.
• Mit bis zu 5 HUB's bildet er dann einen Stack mit 40 Ports .
• Durch verbinden 2er Stacks stehen dann 78 Ports zur Verfügung.
• Da die Sache so etwas teuer wäre , gibt es neben dem #def908x# auch noch einen #def908# , dies ist eine abgespecke Variante bei der das Switchmodul fehlt,pro Stack wird nämlich nur ein #X#-Hub benötigt . Über die Daisy-Chain Ports wird jeweils der 10 und
  100Mbps Stang des Hub mit Strang des nächsten Hub erweitert.
