Netzwerk Hardware Patchkabel

Stellt sich die Frage was für ein Kabel ich brauche um einen HUB , Switch , NIC zu koppel .

Patch oder Crossoverkabel ?
Nun das hängt davon ab ob MDI oder MDI-X Port .

Das Bild MDI1 zeigt den Normalfall ein PC (NIC) an einem HUB

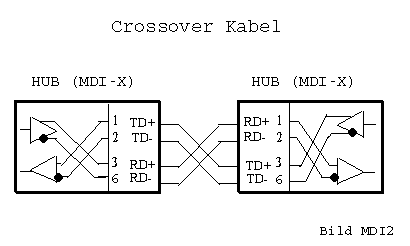

Das Bild MDI2 zeigt Kopplung von HUB auf HUB ohne Uplinkport

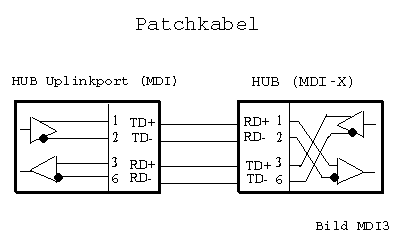

Das Bild MDI3 zeigt Kopplung von HUB auf HUB mit Uplinkport

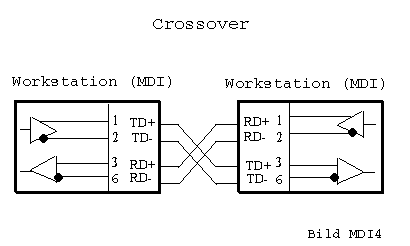

Das Bild MDI4 zeigt Kopplung von PC auf PC (NIC)
