Ein Netzwerk ist trotz der Erweiterbarkeit durch Hubs und Repeater Thin Ethernet (10base2) oder Twisted Pair Ethernet (10baseT/UTP) in seiner maximalen Größe beschränkt.

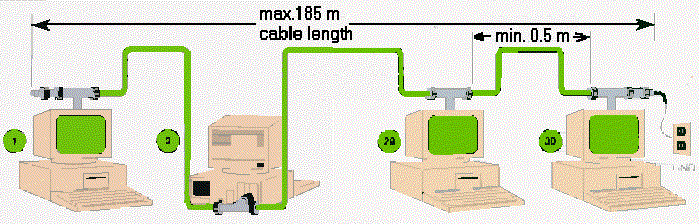

Beim Thin-Ethernet, gelten folgende Regeln:


mindestens 0.5 m zwischen T-Stücken
maximal 185 m Kabel Länge
maximal 30 Verbindungspunkte (Connections)

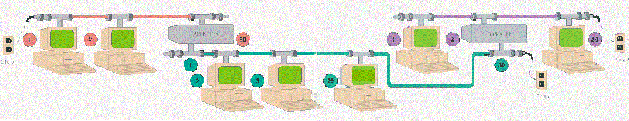

Ein Kabel kann verlängert werden, indem man einen Repeater installiert, welcher das Signal aufrecht erhält:


Ein Repeater zählt in einem Segment als Node und kann an jeder Stelle an das Thin-Ethernet Kabel angeschossen werden.

Wenn ein Netzwerk mehr als 2 Repeater braucht:

gelten folgende Limitationen:

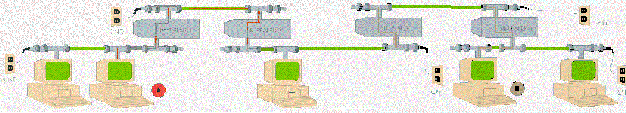

Wenn ein Ethernet Signal von dem Ausgangspunkt zum Endpunkt unterwegs ist, kann es durch:

maximal 5 Segmente
maximal 4 Repeaters/Hubs
maximal 3 'populated' Segmente gehen.

('Populated' Segmente haben mehr als 2 Nodes installiert, 'un-populated' Segmente haben nur ein Node an jedem Ende, also z.b. 10baseT-Segmente sind 'non-populated' Segmente).

Ausserdem kann man einen 10BaseT-Hub wie einen Repeater und ein 10baseT Kabel wie ein 10base2-Kabel mit nur 2 Systemen behandeln.

Natürlich können mehr Repeaters/Hubs im kompletten Netzwerk sein, und das Ethernet Signal kann auch an mehr als 4 Repeater/Hubs vorbei, solange es nicht durch die Repeater/Hubs muß.
