Twisted Pair Ethernet (10base-T)

Twisted Pair Ethernet (10base-T)

Kurzübersicht:

Verdrillte Leiter, je nach Anwendung mit oder ohne Abschirmung.
Wird für 10 MBit/s und 100 MBit/s verwendet, wobei letzeres Kabel der Kategorie 5 benötigt (CAT5-Kabel)..
Transponder ist auf der Netzwerkkarte.
Max. Kabellänge ca. 100m TP (zwischen PC und HUB)

Das Netz ist in einer Sternstruktur aufgebaut, im Mittelpunkt des Stern ist der HUB. Defekte Netzwerkkarten, Kabel oder das Entfernen eines Rechners aus dem Netz hat auf die anderen Rechner im Netz keinen Einfluß. Das Netz ist eigentlich nur durch einen Defekt des Hubs zum Erliegen zu bringen.

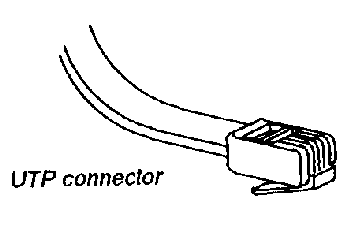

Anmerkung: Die meisten Regeln des 10BaseT gelten auch für Twisted Pair Ethernet (100baseTX/100BaseT4) Twisted Pair Ethernet (10baseT), manchmal auch "UTP" genannt ("Unshielded Twisted Pair"), basiert auf Kabeln ähnlich der Telefonverkabelung. Das Kabel wird durch ein RJ-45 Stecker mit der Netzwerkkarte verbunden.

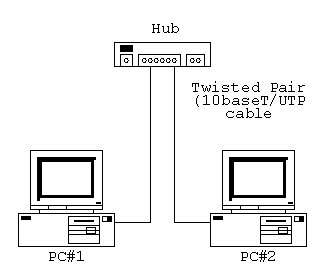

Diese Twisted Pair Kabel werden nun alle an einen "Hub" verbunden, welcher die Signale an die anderen verbundenen Systeme weiter gibt.


Hubs gibt es in den unterschiedlichsten Varianten, mit 4, 8, 12, 15 or 24 RJ-45 Verbindungen (und viele Modelle offerieren auch einen BNC-Anschluß für Verbindungen nach 10base2 Thin Ethernet Kabel).

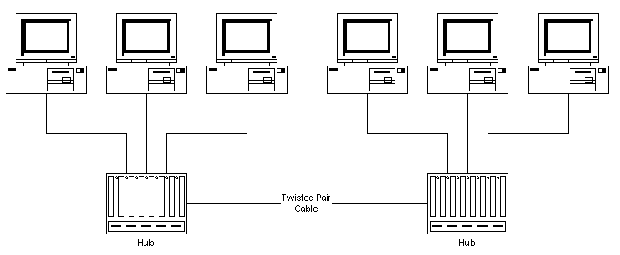

Wenn das Netzwerk wächst, wird es notwendig sein, einen zweiten Hub einzusetzen:


Achtung: Es gibt verschiedenste Kabel, um Verbindungen zu Hubs herzustellen !
Wenn der Hub nur Standard Ports hat, muß man ein Cross-Kabel benutzen!
Manche Hubs haben spezielle Uplink-Ports, womit man dann wiederum ein normales Patchkabel benutzen kann.

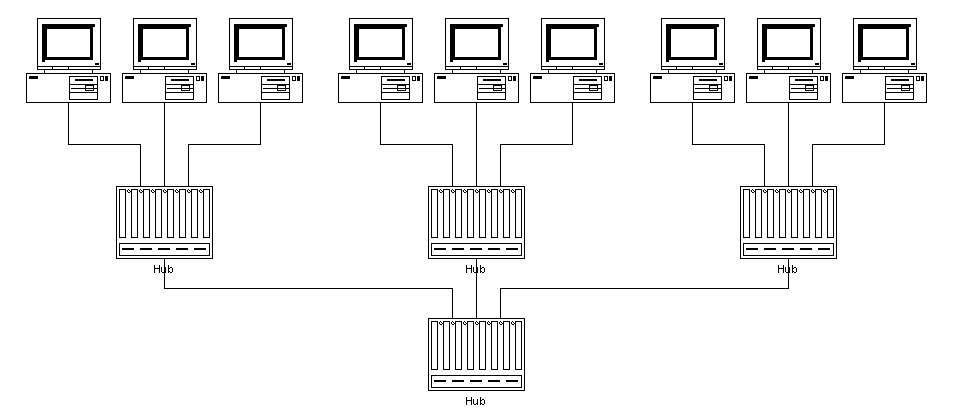

Für große Netzwerke, werden weitere Hubs benötigt:


Noch mal, bitte immer auf die richtige Verkabelung der Hubs achten.

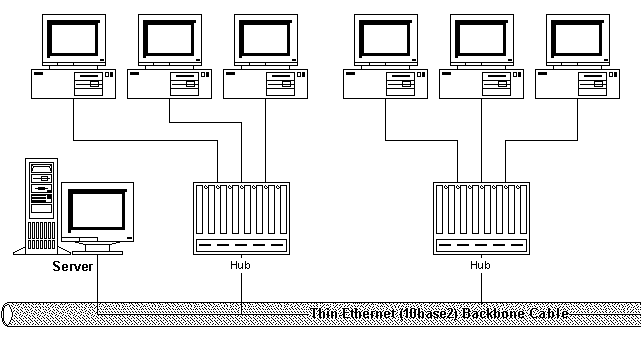

Oftmals findet man auch Verbindungen aus Twisted-Pair und Thin Ethernet (10base2) Verkabelung:


Ein Thin-Ethernet Kabel wird benutzt um die Hubs miteinander zu verbinden. Dieses wird auch "backbone" genannt, weil es den gesamten Verkehr von/zu den Server transportiert.

Achtung: Das Thin Ethernet (10base2) Backbone MUSS den 10base2 Spezifikationen unterliegen (Länge, Terminatoren,...).

Wenn man nur 2 PC miteinander verbindet, ist es möglich dies auch ohne Hub zu machen.


ABER: Hier wird ein anderes Kabel benutzt: Ein gekreutztes 10baseT Kabel.
Benutzung eines 'normales' Kabel (welches für die Verbindung zwischen zwei Hubs bestimmt ist) ist der häufigste Fehler, solch ein Kabel läuft nicht ohne Hub.
Empfehlenswert ist hier ein Kabel zu kaufen, aber man kann es auch selbst 'basteln' , weiter unten ist ein Beispiel (dieses Kabel ist nur für 10MBit Verkabelung, für 100MBit gibt es hier noch eine Skizze Twisted Pair Ethernet (100baseTX/100BaseT4) ):

pin pin

1 <--------------------------------> 3

2 <--------------------------------> 6

3 <--------------------------------> 1

4 < not used >

5 < not used >

6 <--------------------------------> 2

7 < not used >

8 < not used >
